做了那么多汽车线路板，电容的摆放位置你都放对了吗？
汽车电路板上可少不了电源芯片，我们一般都用一个大电容（100微法到1000微法）和一个小电容（0.1微法或者0.01微法）来作为电源的滤波电容。
大电容用来滤除低频噪声，小电容用来滤除高频噪声。
你设计了那么多汽车电路板，汽车电路板上电容的摆放位置，你放对了吗？

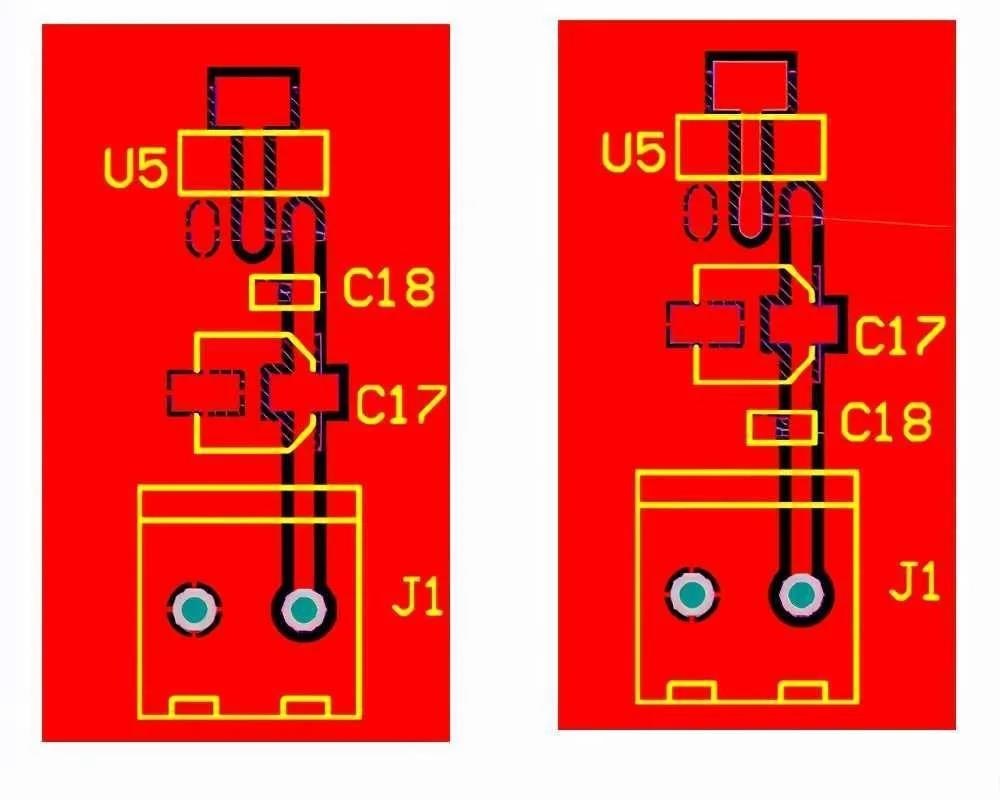

我们先来看一组PCB图吧：
此图中，不同之处是，电源正极进来后，先过大电容还是小电容。正确的接法是：先过大电容，再过小电容。（左图正确）

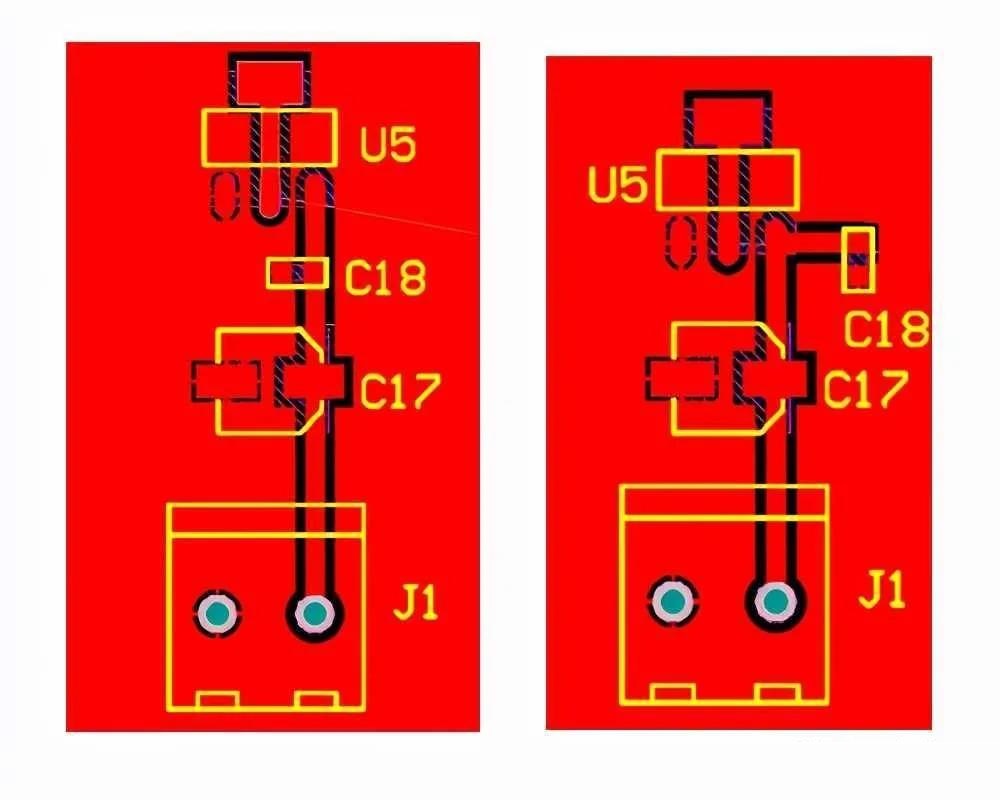

再来看一组PCB图：
此图中，左图与右图的不同之处是，左图先过大电容，再过小电容，右图是先过大电容，再过电源芯片，在电源芯片旁边接了一个小电容。
正确的接法是左图。
一般场合，哪种接法也可以，高精度应用场合，为了最大限度降低电源的噪声，最好就要按照上面所述正确的方法来连接，滤波效果最好。
ps:部分图片来源于网络，如有侵权，请联系我们删除
