解码线路板厂精密工艺：如何将基板雕琢成电子设备 “心脏”？
在电子设备飞速发展的时代，线路板作为电子设备的 “心脏”，承载着连接各个电子元件、传输信号的关键使命。而看似普通的基板，正是在线路板厂一系列精密工艺的雕琢下，摇身一变成为功能强大的线路板。那么，线路板厂究竟是如何施展 “魔法” 的呢？
PCB基板加工的第一步是钻孔工艺，这是决定线路板电气连接准确性的基础。线路板厂采用高精度数控钻孔机，这些设备配备微米级定位系统和高速旋转的钻头，能够在厚度仅 0.1 毫米甚至更薄的基板上精准打孔。以高密度互连（HDI）线路板为例，钻孔直径可能小至 50 微米，相当于头发丝直径的一半。为了确保孔壁光滑、无毛刺，钻孔过程中还要精确控制钻头的转速、进刀速度以及冷却参数，避免基板材料因高温变形，为后续的电镀和线路连接创造良好条件。
.png)
线路板钻孔完成后，电镀工艺赋予线路板 “导电灵魂”。线路板厂运用先进的电镀技术，在孔壁和基板表面均匀镀上一层铜，使原本绝缘的基板具备导电能力。脉冲电镀技术是当前常用的工艺，它通过周期性地改变电流方向和强度，让铜离子更均匀地沉积在孔壁和线路表面，形成致密、均匀的导电层。相比传统电镀，脉冲电镀能有效减少孔内空洞、镀层厚度不均等问题，大幅提升线路板的电气性能和可靠性。
电路板蚀刻工艺则是为线路板绘制 “电路蓝图” 的关键步骤。线路板厂先在基板表面均匀涂覆一层光刻胶，通过曝光和显影技术，将设计好的电路图案转移到光刻胶上。随后，利用蚀刻液对基板进行腐蚀，未被光刻胶保护的铜箔被去除，仅留下构成电路的部分。为了制作出精细的线路，蚀刻过程需要严格控制蚀刻液的浓度、温度和蚀刻时间。在高端线路板制造中，线路宽度可达到 20 微米甚至更窄，这对蚀刻工艺的精度和稳定性提出了极高要求。
.png)

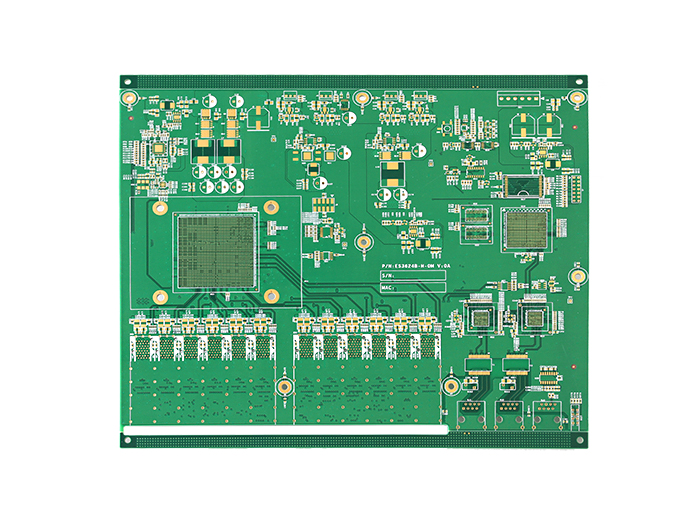

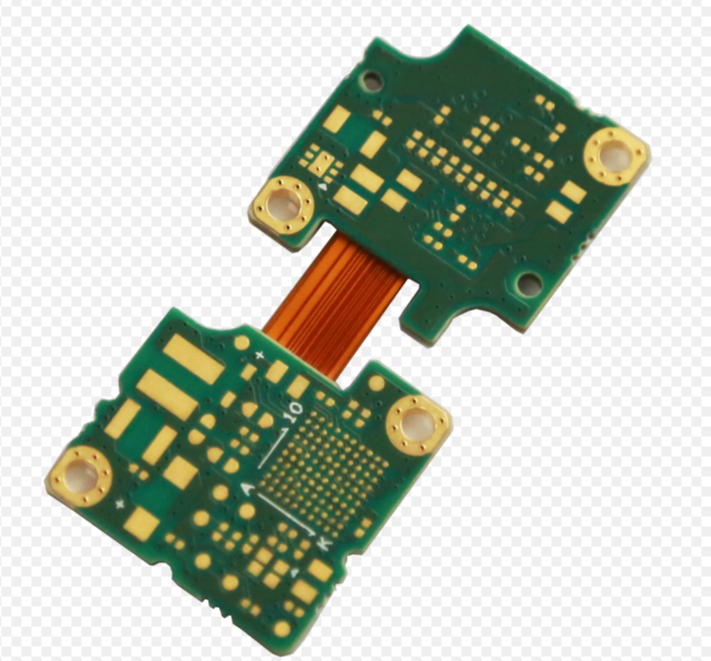

线路板厂除了上述核心工艺，还会通过层压、阻焊、丝印等工序进一步完善线路板。层压工艺将多层带有线路的基板与半固化片、铜箔等材料压合在一起，形成多层线路板；阻焊工艺在线路表面涂覆一层绝缘油墨，防止线路短路，同时起到保护线路的作用；丝印则是在阻焊层上印制元件标识、极性符号等信息，方便后续的元件组装。
.png)
从一块普通的基板到功能完备的线路板，每一步都凝聚着线路板厂的精密工艺与智慧。正是这些看似复杂的工艺，将简单的基板雕琢成电子设备不可或缺的 “心脏”，为现代科技的发展提供了坚实的支撑。
ps:部分图片来源于网络，如有侵权，请联系我们删除
