5G线路板厂之PCB翘曲的危害及原因!
一、PCB翘曲的危害
5G线路板厂了解到,PCB翘曲的影响，例如：
1、会妨碍SMT电子元器件的安装，导致电子元器件（包括集成芯片）与PCB板焊点接触不良。
2、电子元器件全部贴装时不容易剪掉引脚。
3、同时在波峰焊过程中，由于翘曲，基板上的部分焊盘无法与焊料面连接。

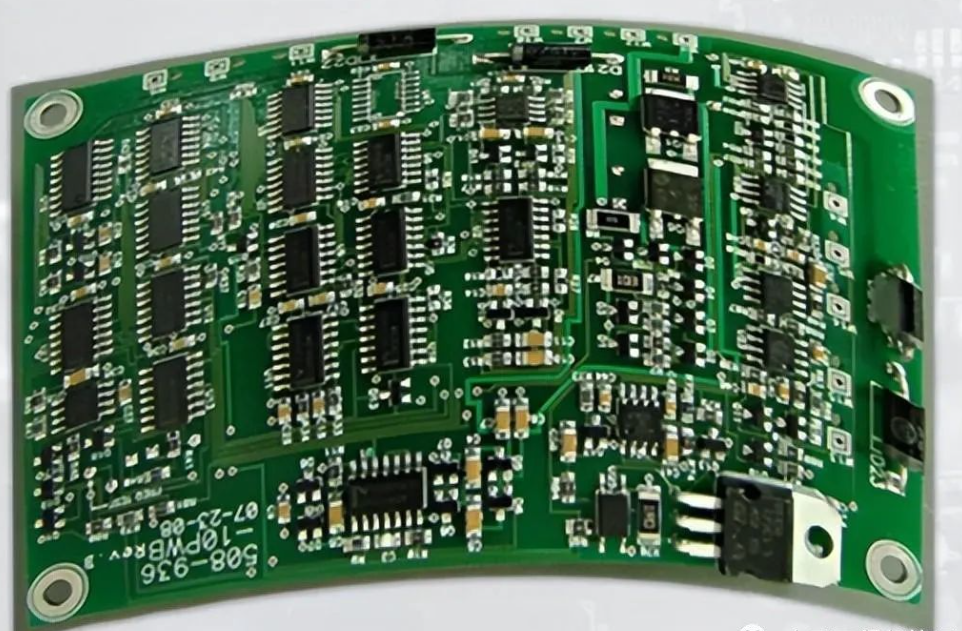

翘曲的PCB
二、PCB翘曲标准是多少？
在实际生产中，PCB通常都不是100%平整，或多或少都会有点弯曲。那PCB翘曲标准是多少？主要是通过“翘曲度”来判断PCB翘曲。按照IPC标准，需贴片的PCB翘曲度需≦0.75%，才是合格产品。

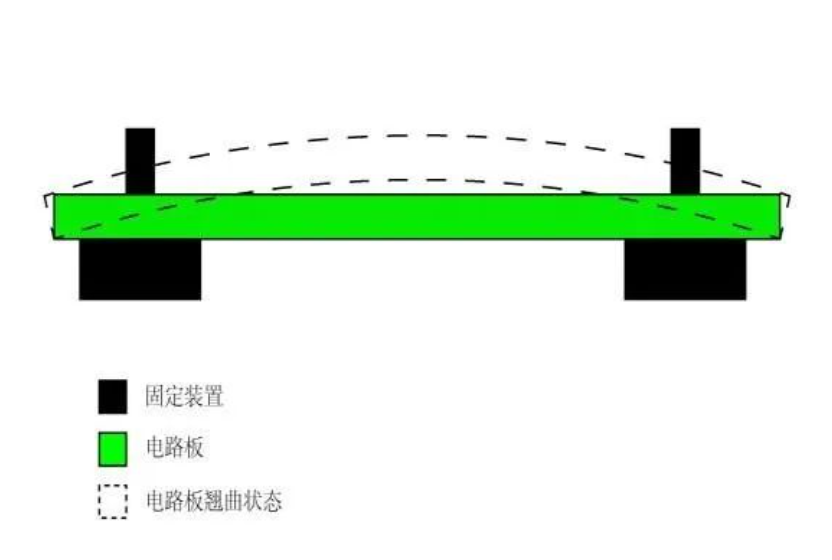

PCB翘曲
也就是说PCB翘曲度超过0.75%，就判断为板翘，不合格。不需要贴片（只含有插件元器件） PCB 板，对其平整度要求低些，翘曲度放宽至≦1.5%即可。但实际上，为满足高精度和高速度贴装的需求，部分厂商对PCB翘曲度的要求更加严格，有要求翘曲度≦0.5%，甚至有个别要求≦0.3%。那PCB翘曲度怎么计算呢？下面就是公式。
三、PCB翘曲度的计算公式
下面就是PCB翘曲度的计算公式：翘曲度=PCB翘曲高度/PCB对角线长度*100%
具体的可以看下图：

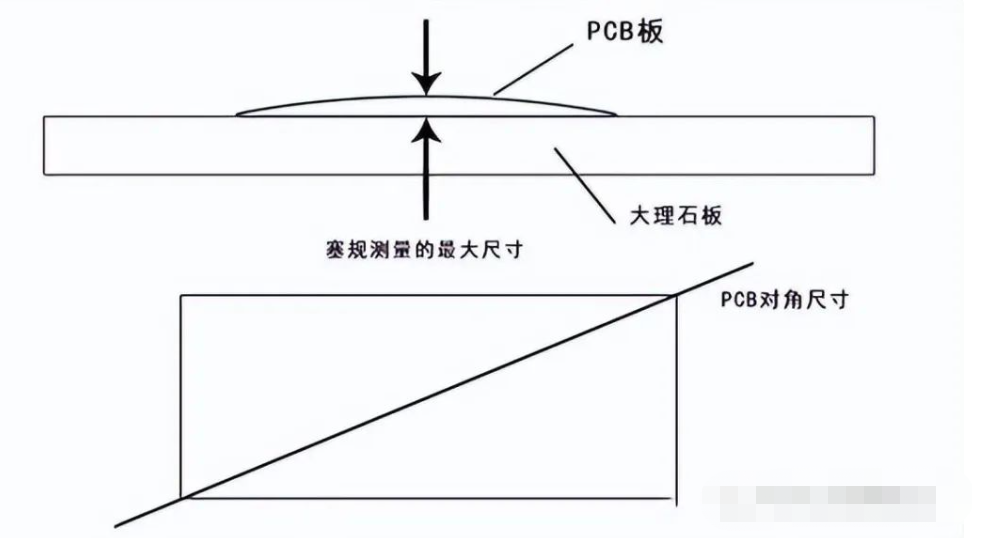

PCB翘曲的计算公式
四、PCB翘曲的原因
电路板厂了解到,PCB翘曲的主要原因是基板（覆铜板层压板）翘曲。此外，PCB板在加工过程中，由于热应力、化学影响、生产工艺不当等影响，也会导致PCB翘曲。
ps:部分图片来源于网络，如有侵权，请联系我们删除
