5G的发展在较大程度上体现在通信设施的换代和重建，作为“电子产品之母”的印制电路板（PCB）将受益于5G，迎来行业的增长机会。

​

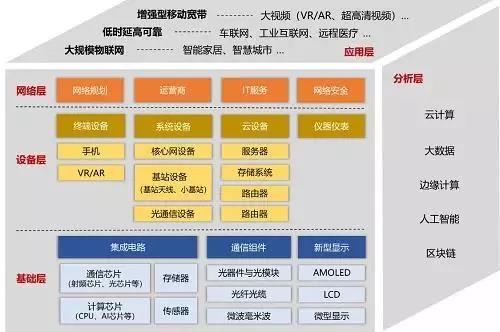

5G产业链框架视图（来源：《5G云化虚拟现实白皮书》）

5G时代，PCB量价齐升

  5G通信已成为我国PCB产业的新动能。短期来看，中国是5G标准和技术的全球引领者之一，大规模兴建推广5G通讯基站和移动终端产品，必然促使所需的PCB量价齐升，给整个产业带来新的技术挑战和需求弹性。

  长远来看，5G技术的未来价值体现在“产业链赋能”，包括云计算、大数据、物联网、人工智能等新一代信息技术，都有望在5G这一新型基础设施上孕育出诸多新模式、新业态，进而催生出较多的5G硬件产品。

  众所周知，5G硬件产品朝着高频高速化、高集成化、薄型化、小型化发展，这需要高频高速PCB中孔径越来越小、布线密度越来越大、背钻孔间走线等节省空间的设计越来越多，5G硬件产品的PCB设计、PCB制造及其品质保证将面临极大的技术挑战。

5G场景下，PCB行业面临新挑战

01：对材料的要求

  5G PCB一个非常明确的方向就是高频高速材料及制板。传统高速领域领先的材料厂家已经开始布局高频板材，推出了一系列的新材料。这将会打破现在高频板材领域罗杰斯一家独大的局面，经过良性竞争之后，材料的性能、便利性、可获得性都将大大增强。高频材料国产化是必然趋势。

  在高速材料方面，FPC小编认为，400G产品需要使用M7N、MW4000等同级别材料。在背板设计中，M7N已经是损耗比较低的选择，未来大容量的背板/光模块需要低损耗的材料。而树脂、铜箔、玻布的搭配将达成电性能与成本极佳平衡点。此外，高层数和高密度也会带来可靠性的挑战。

02：对PCB设计的要求

  行业内相关人士透露，5G对PCB设计的要求主要表现在，板材的选型要符合高频、高速的要求，阻抗匹配性、层叠的规划、布线间距/孔等要满足信号完整性要求，具体可以从损耗、埋置、高频相位/幅度、混压、散热、PIM这六个方面入手。

03：对制程工艺的要求

  5G相关应用产品功能的提升会提升高密PCB的需求，HDI也会成为一个重要的技术领域。多阶HDI产品甚至任意阶互连的产品将会普及，埋阻和埋容等新工艺也会有越来越大的应用。

  此外，PCB的铜厚均匀性、线宽的精准度、层间对准度、层间介质厚度、背钻深度的控制精度、等离子去钻污能力都值得深入研究。

04：对设备仪器的要求

  高精度设备以及对铜面粗化少的前处理线是目前比较理想的加工设备；而测试设备就有无源互调测试仪、飞针阻抗测试仪、损耗测试设备等。

  业内人士认为，精密的图形转移与真空蚀刻设备，能实时监控与反馈数据变化的线路线宽和耦合间距的检测设备；均匀性良好的电镀设备、高精度的层压设备等也能符合5G PCB的生产需求。

05：对品质监控的要求

  由于5G信号速率的提升，制板的偏差对信号性能的影响变大，这就要求制板的生产偏差管控严格，而现有主流的制板流程及设备更新不大，会成为未来技术发展的瓶颈。PCB生产企业如何破局，至关重要。
