【技术科普】一键了解FPC(柔性电路板)的组成材料
基于中国FPC的广阔市场,FPC在手机电子行业的发展进入到全球充分竞争阶段,一方面,市场空间较为饱和;另一方面,新能源汽车以及动力电池市场的爆发,也让FPC寻找到应用的新窗口。
“老产品新应用”,这正是FPC如今需要突破的新标签。
柔性电路板(FPC,Flexible Printed Circuit)是以柔性覆铜板为基材制成的一种电路板,作为信号传输的媒介应用于电子产品的连接,具备配线组装密度高、弯折性好、轻量化、工艺灵活等特点。
FPC一般可分为单层 FPC、双层 FPC、多层 FPC 和软硬结合板。

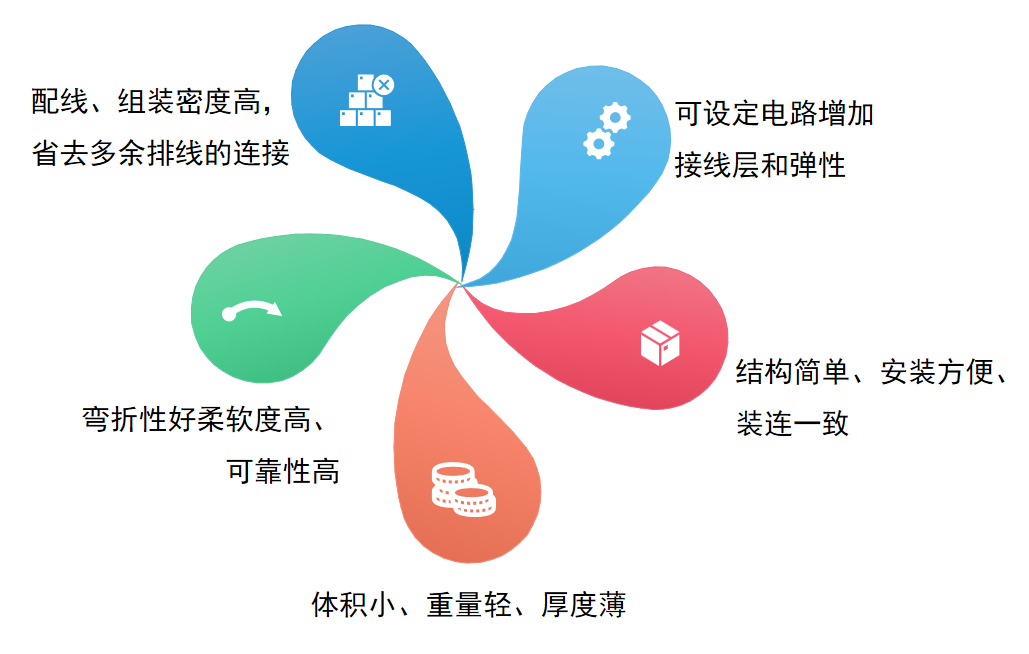

柔性电路板 FPC 的特点

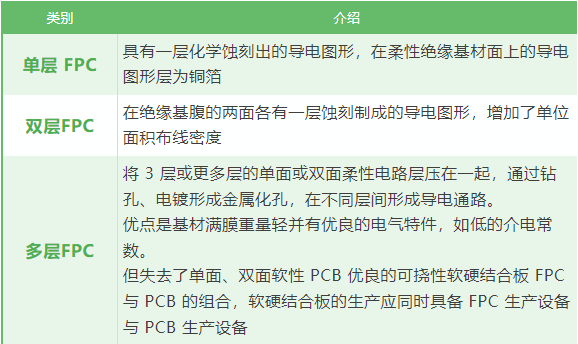

柔性电路板FPC 分类
FPC组成材料
绝缘薄膜
绝缘薄膜形成了电路的基础层,粘接剂将铜箔粘接至了绝缘层上。在多层设计中,它再与内层粘接在一起。它们也被用作防护性覆盖,以使电路与灰尘和潮湿相隔绝,并且能够降低在挠曲期间的应力,铜箔形成了导电层。
绝缘薄膜材料有许多种类,但是最为常用的是聚酷亚胺和聚酯材料。目前在美国所有柔性电路制造商中接近80%使用聚酰亚胺薄膜材料,另外约20%采用了聚酯薄膜材料。聚酰亚胺材料具有非易燃性,几何尺寸稳定,具有较高的抗扯强度,并且具有承受焊接温度的能力,聚酯,也称为聚乙烯双苯二甲酸盐(Polyethyleneterephthalate简称:PET),其物理性能类似于聚酰亚胺,具有较低的介电常数,吸收的潮湿很小,但是不耐高温。
聚酯的熔化点为250℃,玻璃转化温度(Tg)为80℃,这限制了它们在要求进行大量端部焊接的应用场合的使用。在低温应用场合,它们呈现出刚性。尽管如此,它们还是适合于使用在诸如电话和其它无需暴露在恶劣环境中使用的产品上。聚酰亚胺绝缘薄膜通常与聚酰亚胺或者丙烯酸粘接剂相结合,聚酯绝缘材料一般是与聚酯粘接剂相结合。与具有相同特性的材料相结合的优点,在干焊接好了以后,或者经多次层压循环操作以后,能够具有尺寸的稳定性。在粘接剂中其它的重要特性是较低的介电常数、较高的绝缘阻值、高的玻璃转化温度和低的吸潮率。
导体
在一些柔性电路中,采用了由铝材或者不锈钢所形成的刚性构件,它们能够提供尺寸的稳定性,为元器件和导线的安置提供了物理支撑,以及应力的释放。粘接剂将刚性构件和柔性电路粘接在了一起。另外还有一种材料有时也被应用于柔性电路之中,它就是粘接层片,它是在绝缘薄膜的两侧面上涂覆有粘接剂而形成。粘接层片提供了环境防护和电子绝缘功能,并且能够消除一层薄膜,以及具有粘接层数较少的多层的能力。
铜箔适合于使用在柔性电路之中,它可以采用电淀积(Electrodeposited简称:ED),或者镀制。采用电淀积的铜箔一侧表面具有光泽,而另一侧被加工的表面暗淡无光泽。它是具有柔顺性的材料,可以被制成许多种厚度和宽度,ED铜箔的无光泽一侧,常常经特别处理后改善其粘接能力。锻制铜箔除了具有柔韧性以外,还具有硬质平滑的特点,它适合于应用在要求动态挠曲的场合之中。
粘接剂
粘接剂除了用于将绝缘薄膜粘接至导电材料上以外,它也可用作覆盖层,作为防护性涂覆,以及覆盖性涂覆。两者之间的主要差异在于所使用的应用方式,覆盖层粘接覆盖绝缘薄膜是为了形成叠层构造的电路。粘接剂的覆盖涂覆所采用的筛网印刷技术。不是所有的叠层结构均包含粘接剂,没有粘接剂的叠层形成了更薄的电路和更大的柔顺性。它与采用粘接剂为基础的叠层构造相比较,具有更佳的导热率。由于无粘接剂柔性电路的薄型结构特点,以及由于消除了粘接剂的热阻,从而提高了导热率,它可以使用在基于粘接剂叠层结构的柔性电路无法使用的工作环境之中。

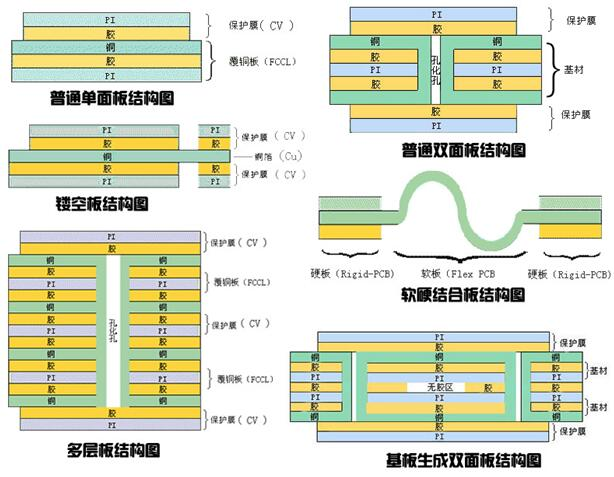

六种FPC结构图
铜箔基板(Copper Film)
铜箔:基本分成电解铜与压延铜两种。厚度上常见的为1oz 1/2oz 和 1/3 oz
基板胶片:常见的厚度有1mil与1/2mil两种。
胶(接着剂):厚度依客户要求而决定。
覆盖膜保护胶片(Cover Film)
覆盖膜保护胶片:表面绝缘用。常见的厚度有1mil与1/2mil
胶(接着剂):厚度依客户要求而决定
离形纸:避免接着剂在压着前沾附异物;便于作业
软板补强板(PI Stiffener Film)
补强板:补强FPC的机械强度,方便表面实装作业。常见的厚度有3mil到9mil
胶(接着剂):厚度依客户要求而决定
离形纸:避免接着剂在压着前沾附异物
EMI:电磁屏蔽膜,保护线路板内线路不受外界(强电磁区或易受干扰区)干扰

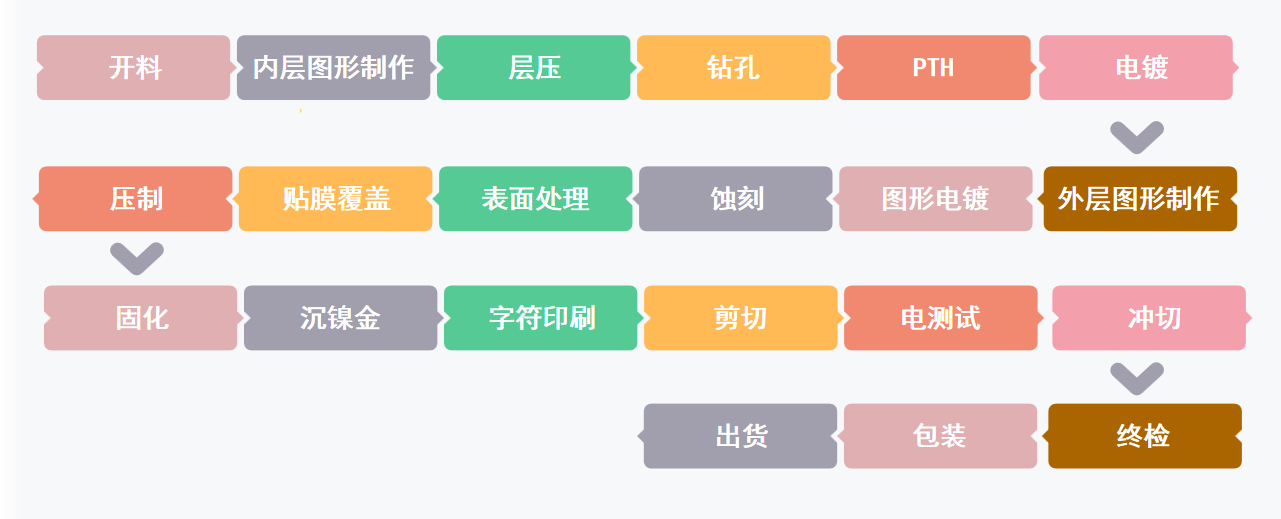

FPC生产流程
FPC(柔性电路板)的组成材料就是以上这些,希望这些分享能让你更加了解FPC。
ps:部分图片来源于网络,如有侵权,请联系我们删除
