在手机愈发追求轻薄便携的当下，无线充软板作为实现无线电能传输的关键部件，其厚度直接影响着手机整体的轻薄程度与内部空间布局。那么，手机无线充软板究竟如何突破厚度极限，实现极致轻薄呢？​​

材料选择：迈向轻薄的基石​

手机无线充软板材料是实现轻薄化的首要突破口。在无线充软板中，柔性基板材料至关重要。传统刚性电路板基板厚重，而新型的聚酰亚胺（PI）柔性基板，以其出色的柔韧性和轻薄特性脱颖而出。PI 基板厚度可薄至几十微米，大幅降低了软板的整体厚度。例如，一些高端手机的无线充软板采用 0.025mm 厚度的 PI 基板，为轻薄化奠定了基础。​

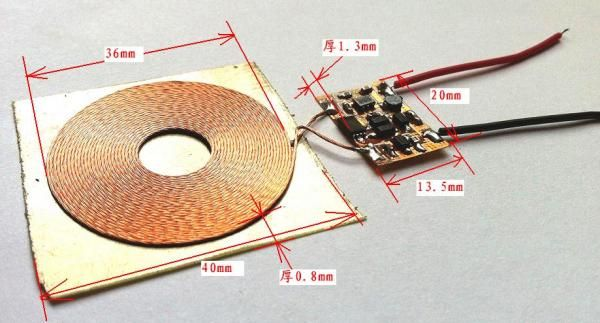

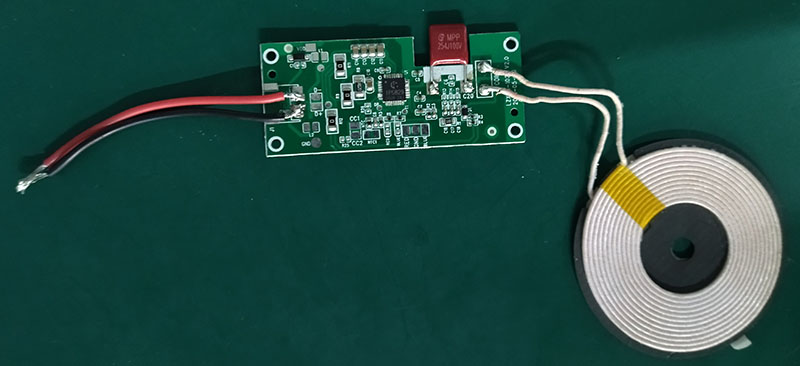

电磁感应线圈方面，高导磁率且轻薄的纳米晶软磁材料成为新宠。相较于传统铁芯材料，它不仅能有效提升无线充电效率，还显著减轻了重量。在 OPPO Find X8 系列手机中，通过定制特殊工艺的 0.08mm 纯铜线，设计特殊的线圈结构，并挑战磁材叠层极限，将辅材、磁材与线圈的堆叠设计到极致薄，使得充电线圈厚度从 0.3mm 以上降到了 0.18mm，几乎达到行业最轻薄水平。绝缘与封装材料上，超薄、高绝缘性能的氟聚合物材料崭露头角。其在保障电气安全的同时，进一步减少了软板的厚度与重量。

​

手机无线充FPC电路布局与结构设计：紧凑规划空间​

紧凑且合理的电路布局是实现轻薄化的核心。借助先进的电路设计软件，工程师们对无线充软板的电路进行精细化布局。将各类电子元件，如整流芯片、滤波电容、控制芯片等，紧密排列，减少不必要的线路走线长度，避免出现线路迂回。以多层线路设计为例，在有限的空间内实现更多功能电路的集成，通过巧妙规划不同线路层的功能，既保证了信号传输的稳定性，又降低了软板的整体厚度。​

在结构设计上，摒弃传统复杂的机械固定结构，利用柔性基板自身的柔韧性，通过贴合、折叠等方式实现与电子产品内部结构的紧密结合，减少额外固定部件带来的重量与体积增加。部分手机将无线充软板设计成弯曲形状，贴合手机电池轮廓，既节省空间又降低厚度。​

PCB厂制造工艺革新：精度提升助力轻薄​

先进的制造工艺为轻薄化提供了技术保障。在印刷电路板制造环节，高精度的激光直接成像（LDI）技术大显身手，能够精确蚀刻出更细、更密集的线路，实现线路的高精度制作。这在提升电路性能的同时，允许软板在更小的尺寸内集成更多功能，从而减小整体面积与厚度。​

电子元件的安装环节，先进的表面贴装技术（SMT）将元件精准贴装在软板表面，减少了传统插件式元件带来的高度与空间占用。在软板的封装工艺上，真空热压封装技术能够在保证封装质量的前提下，实现更薄的封装层厚度，进一步推动无线充软板的轻薄化进程。​

软板厂讲手机无线充软板实现极致轻薄需要从材料选用、电路布局与结构设计以及制造工艺革新等多方面协同发力。随着技术的不断进步，无线充软板有望在轻薄化的道路上持续突破，为手机的轻薄设计带来更多可能。​
