教你几招的预防HDI板翘曲变形

2022-11-30 09:51

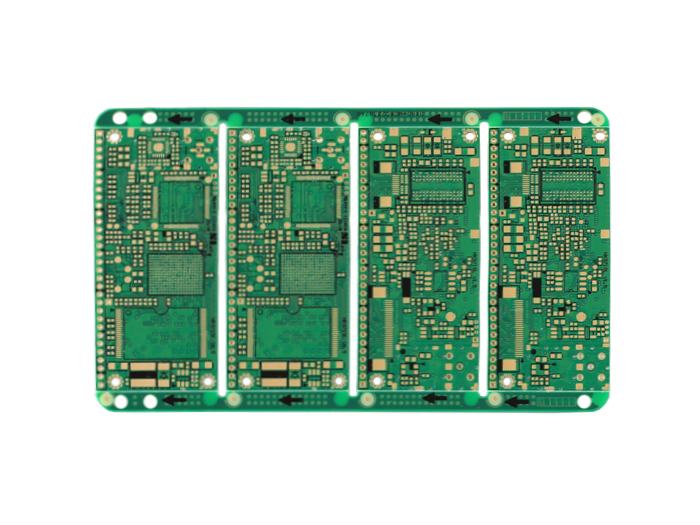

  HDI翘曲对印制HDI的制作影响是非常大的,翘曲也是HDI制作过程中的重要问题之一,装上元器件的板子焊接后发生弯曲,组件脚很难整齐。

  板子也无法装到机箱或机内的插座上,所以,HDI翘曲会影响到整个后序工艺的正常运作。那么如何预防板子翘曲变形呢?

1.工程设计:

印制板设计时应注意事项:

A.层间半固化片的排列应当对称,例如六层板,1~2和5~6层间的厚度和半固化片的张数应当一致,否则层压后容易翘曲。

B.多层板芯板和半固化片应使用同一供应商的产品。

C.外层A面和B面的线路图形面积应尽量接近。若A面为大铜面,而B面仅走几根线,这种印制板在蚀刻后就很容易翘曲。如果两面的线路面积相差太大,可在稀疏的一面加一些独立的网格,以作平衡。

2.下料前烘板:

  覆铜板下料前烘板(150摄氏度,时间8±2小时)目的是去除板内的水分,同时使板材内的树脂完全固化,进一步消除板材中剩余的应力,这对防止板翘曲是有帮助的。

目前,许多双面、多层板仍坚持下料前或后烘板这一步骤。但也有部分板材厂例外,目前各PCB厂烘板的时间规定也不一致,从4-10小时都有,建议根据生产的印制板的档次和客户对翘曲度的要求来决定。

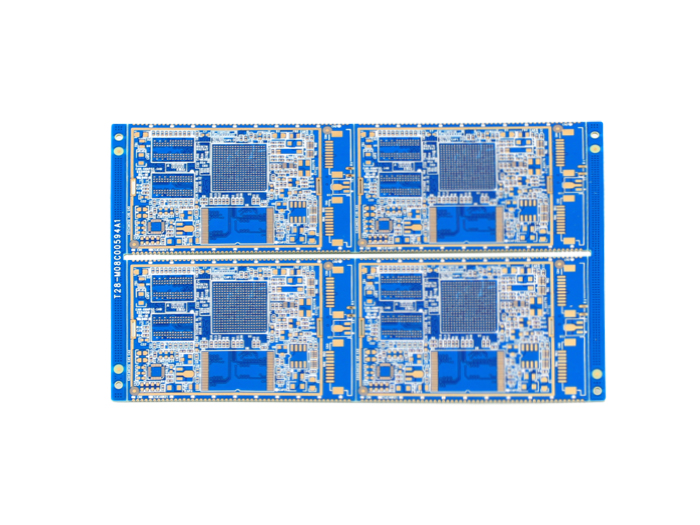

剪成拼板后烘还是整块大料烘后下料,二种方法都可行,建议剪料后烘板。内层板亦应烘板。

3.半固化片的经纬向:

  半固化片层压后经向和纬向收缩率不一样,下料和迭层时必须分清经向和纬向。否则,层压后很容易造成成品板翘曲,即使加压力烘板亦很难纠正。

  多层板翘曲的原因,很多就是层压时半固化片的经纬向没分清,乱迭放而造成的。

  如何区分经纬向?成卷的半固化片卷起的方向是经向,而宽度方向是纬向;对铜箔板来说长边是纬向,短边是经向,如不能确定可向生产商或供应商查询。

4.层压后除应力:

  多层板在完成热压冷压后取出,剪或铣掉毛边,然后平放在烘箱内150摄氏度烘4小时,以使板内的应力逐渐释放并使树脂完全固化,这一步骤不可省略。

5.薄板电镀时需要拉直:

  0.4~0.6mm超薄多层板作板面电镀和图形电镀时应制作特殊的夹辊,在自动电镀线上的飞巴上夹上薄板后,用一条圆棍把整条飞巴上的夹辊串起来,从而拉直辊上所有的板子,这样电镀后的板子就不会变形。

  若无此措施,经电镀二三十微米的铜层后,薄板会弯曲,而且难以补救。

6.热风整平后板子的冷却:

  印制板热风整平时经焊锡槽(约250摄氏度)的高温冲击,取出后应放到平整的大理石或钢板上自然冷却,在送至后处理机作清洗。这样对板子防翘曲很有好处。

  有的工厂为增强铅锡表面的亮度,板子热风整平后马上投入冷水中,几秒钟后取出再进行后处理,这种一热一冷的冲击,对某些型号的板子很可能产生翘曲,分层或起泡。

  另外设备上可加装气浮床来进行冷却。

7.翘曲板子的处理:

  管理有序的工厂,印制板在终检验时会作100%的平整度检查。凡不合格的板子都将挑出来,放到烘箱内,在150摄氏度及重压下烘3~6小时,并在重压下自然冷却。

  然后卸压把HDI板子取出,再作平整度检查,这样可挽救部分板子,有的板子需作二到三次的烘压才能整平。若以上涉及的防翘曲的工艺措施不落实,部分板子烘压也没用,只能报废。
